Prueba de transistor BD139 y BD230
Enviado por Chuletator online y clasificado en Electricidad y Electrónica
Escrito el en
español con un tamaño de 1,64 KB
¡Escribe tu texto aquí!
_2 Vamos a probar un transistor BD139.
Primero no tenemos BD139 para todos, así que usaremos también BD230 que es equivalente.
Busca el datasheet del BD139.
¿Qué tipo de transistor es? Dibújalo con las identificaciones de sus terminales.
¿Cuánta intensidad máxima de colector aguanta?

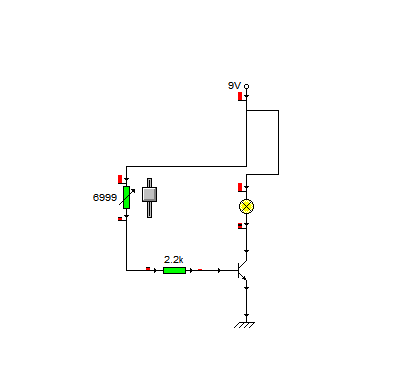

Colócalo en una protoboard con una lámpara y prueba el encendido y la regulación de salida con un potenciómetro colocado en la base. Para ello, montaremos el circuito dibujado por el profesor en clase:
Usaremos:
- BD139 o BD239
- Fuente de alimentación CC ajustada a 15V
- Lámpara 12-24V
- Resistencia 2k2
- Potenciómetro 5k o similar
- Cable rígido rojo, negro y otros colores, y protoboard.
¿Cuánta intensidad pasa por la bombilla cuando luce a tope? Mídela. ¿Cuánto vale IB en ese caso? Calcula Beta = IC/IB = Hfe, se parece a la que dice el datasheet.
¿Cuánto es VCE cuando la bombilla luce mucho y cuando no luce? Mídela.
Circuito en Crocodile: ¡Ojo! Nuestra lámpara es de 24V, así que hay que alimentarla mínimo a 15V para que luzca.
G Monta el circuito en Crocodile con los equipos de medida y pruévalo.
