Procesos de Conformado y Corte de Chapa Metálica: Técnicas y Maquinaria Industrial

Cizalladora: Proceso, Aplicaciones y Funcionamiento

1. Proceso, Aplicación y Ejemplos

El Proceso (Cizallado): Es un proceso de corte neto de chapa sin arranque de viruta (y sin generación de calor). Consiste en someter a la chapa a un esfuerzo de flexión y corte (cizalladura), colocándola entre dos cuchillas con filos planos que se desplazan una contra la otra de forma vertical.

Aplicación / Cuándo utilizarla: Es la operación inicial (cabecera) en cualquier industria metalúrgica que trabaje con chapas. Se utiliza para fraccionar bobinas o planchas de chapa de gran tamaño en formatos más pequeños, tiras o cuadrados manejables antes de someterlas a procesos de plegado, punzonado o estampado.

Ejemplos de piezas/procesos:

• Cortar a la medida los paneles de chapa que luego serán las puertas de un refrigerador (heladera).
• Cortar tiras de chapa de hierro para fabricar perfiles o canaletas de zinguería.
• Trocear planchas de acero inoxidable para la fabricación de tanques industriales.

2. Movimiento Principal y las 3 Etapas del Corte

La máquina posee un único Movimiento Principal de Corte (Traslación Vertical) ejecutado por la cuchilla superior, la cual desciende linealmente hacia la cuchilla inferior que permanece fija en la mesa.

Al bajar la cuchilla, el material pasa por tres etapas físicas sucesivas en milisegundos:

1. Deformación Plástica: La cuchilla superior toca la chapa y ejerce presión. El metal supera su límite elástico y empieza a deformarse y doblarse ligeramente hacia abajo en la zona del filo. La superficie de la chapa se vuelve brillante por el aplastamiento.
2. Penetración: La cuchilla se clava dentro de la chapa, reduciendo su espesor. En esta etapa, el filo avanza penetrando aproximadamente entre un 20% y un 40% del espesor total del metal (dependiendo de la dureza del material).
3. Rotura o Fractura: Las tensiones de corte superan la resistencia límite del material. Se inician dos grietas (una desde el filo superior y otra desde el inferior) que se encuentran rápidamente, provocando la separación neta (rotura) de la pieza por propagación de la fractura. El borde cortado queda con una zona rugosa u opaca.

3. Útiles de Corte: Características y Particularidades (Pregunta a)

¿Cómo son los útiles de corte?

Los útiles de corte son dos cuchillas prismáticas alargadas de acero de alta aleación, templadas y rectificadas para resistir el desgaste y los impactos extremos. Tienen secciones rectangulares con filos rectos y vivos de 90°.

Particularidad de una con respecto a la otra (El Ángulo de Inclinación)

Si la cuchilla superior bajara completamente horizontal (paralela a la inferior), golpearía toda la longitud de la chapa a la vez. Esto requeriría una fuerza colosal y deformaría la chapa. Por eso, la gran particularidad es que la cuchilla superior está montada con un ligero ángulo de inclinación (llamado ángulo de cizalla o "guillotina") de entre 1° y 3° respecto a la inferior.

Efecto: El corte no se hace en un solo golpe, sino de forma progresiva (efecto tijera) de un extremo al otro. Esto reduce drásticamente la fuerza de compresión requerida por la máquina y garantiza que la tira cortada salga derecha y sin torcerse.

4. Componentes y Partes de una Guillotina Industrial

• Bastidor / Estructura: Cuerpo pesado de acero soldado en forma de "C" o pórtico que soporta las enormes fuerzas de empuje.
• Mesa de Trabajo: Superficie horizontal donde el operario apoya y desliza la chapa hacia las cuchillas. Suele tener reglas milimetradas.
• Cuchilla Superior (Móvil): Montada en el trineo o porta-cuchillas que sube y baja verticalmente.
• Cuchilla Inferior (Fija): Atornillada firmemente al ras de la mesa de trabajo.
• Pisadores (o Prensa-chapas): Cilindros hidráulicos o mecánicos ubicados justo delante de la cuchilla superior. Bajan antes que la cuchilla para aprisionar fuertemente la chapa contra la mesa, evitando que el material se levante o patine durante el corte.
• Tope Trasero (Backgauge): Una regla móvil motorizada ubicada detrás de las cuchillas. El operario empuja la chapa desde el frente hasta que hace "tope" atrás; esto garantiza que todas las tiras cortadas tengan exactamente el mismo ancho.
• Pedal de Accionamiento: Permite al operario disparar el ciclo de corte manteniendo las manos libres para sostener la chapa de forma segura.

5. Parámetros Principales del Proceso

Para que el cizallado sea perfecto, en el taller se configuran estos parámetros:

• Huelgo o Juego de Cuchillas (Luz de corte): Es el espacio horizontal entre filos. Se calcula según el espesor y la dureza de la chapa (típicamente entre el 5% y el 10% del espesor de la chapa). Si la luz es muy pequeña, las cuchillas se desgastan rápido y se requiere más fuerza. Si es muy grande, la chapa no se corta, sino que se "dobla" hacia adentro dejando una rebaba enorme y peligrosa.
• Ángulo de Cizalla: Cuanto más gruesa sea la chapa, más ángulo se le da a la cuchilla superior para disminuir el esfuerzo.
• Velocidad de Corte (Carreras por minuto): En guillotinas mecánicas e hidráulicas se mide en golpes o ciclos por minuto. Las hidráulicas son más lentas pero empujan más; las mecánicas son ultrarrápidas.
• Lubricación: No se lubrica la chapa directamente para cortar, pero es vital la lubricación constante de las guías prismáticas del trineo que mueve la cuchilla móvil debido a las severas fuerzas laterales que sufre la máquina.

6. Tipos de Cizalladoras

• Guillotinas Hidráulicas: Utilizan cilindros hidráulicos para empujar la cuchilla. Tienen la ventaja de que permiten regular la fuerza, el ángulo de la cuchilla y la longitud del golpe. Son aptas para trabajos pesados y chapas gruesas (más de 6 mm).
• Guillotinas Mecánicas: Utilizan un motor conectado a un volante de inercia y un sistema de biela-cigüeñal. Son extremadamente rápidas (alta productividad) pero no permiten regular la fuerza ni detener el golpe a la mitad. Se usan para chapas delgadas (menos de 4 mm).
• Cizalladoras Manuales (De palanca): Máquinas pequeñas de banco para talleres de mantenimiento. El operario hace fuerza con una palanca larga para cortar chapas finas o varillas.

7. Ventajas y Desventajas

Ventajas

• Velocidad y productividad: Es el método más rápido y económico para hacer cortes rectos en chapa.
• Corte limpio: Si la luz de corte está bien calibrada, no deja rebabas y el borde queda listo para soldar o plegar sin necesidad de amolar.
• Sin afectación térmica: Al ser un corte en frío, no altera las propiedades mecánicas ni deforma el acero por calor (como pasaría con el plasma o el oxicorte).

Desventajas

• Solo cortes rectos: Está limitada estructuralmente a realizar cortes en línea recta de lado a lado de la chapa. No puede hacer curvas, círculos ni calados interiores.
• Limitación de espesor: Las máquinas estándar industriales difícilmente superan los 25 mm de espesor; para espesores mayores se debe pasar a oxicorte o láser.
• Peligro de deformación por torsión: Al cortar tiras muy delgadas de una chapa, el ángulo de guillotina tiende a retorcer en hélice la tira sobrante debido a las fuerzas de corte asimétricas.

Punzonado, Troquelado y Perforado

1. El Proceso (Punzonado / Perforado)

El punzonado es un proceso de corte neto de chapa en frío y sin arranque de viruta, mediante el cual se separan formas geométricas (agujeros, siluetas, muescas) de una chapa metálica utilizando un impacto vertical de alta presión.

El corte se realiza mediante el juego coordinado de dos elementos: un punzón (macho) que empuja el material y una matriz (hembra) que sirve de base y tiene la forma exacta del agujero.

• Diferencia técnica entre términos:
  • Perforado: El objetivo del proceso es hacerle un agujero a la chapa; la pieza útil es la chapa perforada y el bocado sobrante se descarta (chatarra).
  • Troquelado (o Punzonado de siluetas): El objetivo es obtener la figura recortada. La pieza útil es el bocado que extrae el punzón, y la chapa calada es el remanente.

2. Mecánica del Corte (Las 3 Etapas)

Al igual que en la cizalladora, el descenso vertical del punzón sobre la chapa genera un esfuerzo de cizalladura que se divide en tres fases físicas consecutivas:

1. Deformación Plástica: El punzón baja y hace contacto con la chapa. El metal es empujado hacia la cavidad de la matriz, superando su límite elástico. Se produce un redondeamiento en el borde superior de la chapa y una pequeña flexión.
2. Penetración: El punzón se clava en el material. Las aristas cortantes del punzón y de la matriz penetran en la chapa, reduciendo su espesor y generando una zona de corte brillante y pulida debido al rozamiento. El punzón llega a penetrar aproximadamente un tercio del espesor del metal.
3. Fractura o Rotura: Las tensiones de corte superan la resistencia límite a la tracción del metal. Se inician microgrietas en los filos del punzón y de la matriz. Estas grietas se propagan rápidamente por el espesor de la chapa hasta encontrarse, provocando la separación física instantánea del material (el "bocado" cae hacia el fondo de la matriz). La superficie de esta zona queda opaca y rugosa.

3. Aplicaciones y Ejemplos

Se utiliza masivamente en industrias que trabajan con paneles y gabinetes metálicos delgados (hasta 6 mm generalmente):

Ejemplos: Perforación de las rejillas de ventilación de la carcasa de una computadora o un tablero eléctrico. Realización de los agujeros para tornillos en perfiles estructurales de chapa galvanizada. Corte de las arandelas de acero en un solo golpe a partir de una tira de chapa.

4. Componentes Clave: Útiles de Corte

El conjunto de herramientas se denomina Troquel o Matriz de punzonado y tiene tres partes críticas:

• Punzón (Macho): Herramienta maciza de acero templado que tiene la forma geométrica exterior del agujero que se quiere lograr.
• Matriz (Hembra): Bloque de acero templado con una cavidad interior idéntica a la forma del punzón.
• Holgura o Luz de Punzonado: Es la diferencia de tamaño (el espacio horizontal) que queda entre el diámetro exterior del punzón y el diámetro interior de la matriz. Importancia: Debe estar perfectamente calculada según el espesor y dureza de la chapa. Si la holgura es incorrecta, las grietas no se encuentran en el centro del material, lo que exige más fuerza a la máquina y deforma la chapa dejando rebabas rugosas.

5. Tipos de Punzonadoras

• Manuales / De palanca: Pequeñas máquinas de banco para talleres de herrería. El operario baja una palanca larga para hacer agujeros unitarios en chapas o planchuelas finas.
• Mecánicas / Excéntricas (Prensas de punzonado): Utilizan un volante de inercia y un cigüeñal. Son extremadamente rápidas (cientos de golpes por minuto), ideales para alta producción en masa.
• Hidráulicas: Movidas por pistones hidráulicos. Son más lentas pero permiten aplicar fuerzas colosales para chapas más gruesas y matrices múltiples.

6. Punzonadora CNC (Control Numérico Computarizado)

Es la evolución tecnológica más importante de este proceso para la industria moderna.

Cómo funciona: La chapa se sujeta mediante pinzas neumáticas a una mesa móvil (Ejes X-Y) controlada por computadora. La máquina posee un cabezal revólver (torreta giratoria) que almacena decenas de punzones y matrices de diferentes formas y tamaños (redondos, cuadrados, rectangulares, ovalados).

El proceso de "Roído" (Nibbling): Si el CNC necesita hacer un calado grande o una curva que no coincide con ningún punzón del carrusel, la computadora programa una secuencia de golpes continuos y solapados a alta velocidad usando un punzón redondo pequeño, "comiéndose" o troquelando la chapa siguiendo cualquier trayectoria compleja en 2D.

7. Ventajas y Desventajas

Ventajas

• Velocidad de procesamiento extrema: Es el método más rápido del mercado para hacer agujeros y calados en chapa delgada.
• Costo de operación bajo: Consume poca energía eléctrica.
• Proceso en frío: No altera térmicamente el material.

Desventajas

• Limitación estricta de espesor: No se pueden perforar chapas cuyo espesor sea mayor al diámetro del punzón, ya que el punzón se pandearía o rompería por compresión.
• Inversión inicial en herramental: Las matrices y punzones de precisión son costosos.
• Generación de rebaba y marcas: Puede requerir operaciones de acabado posteriores.

Plegadora: Conformado y Doblado de Chapa

El plegado es un proceso de conformado mecánico en frío y sin arranque de viruta, mediante el cual una chapa metálica recta se deforma plásticamente al ser presionada de forma lineal por un útil prismático (punzón) dentro de una cavidad (matriz), obligando al metal a doblarse sobre un eje teórico para obtener perfiles angulares (en forma de V, U, Z, L, etc.).

Mecánica del proceso: A diferencia de la guillotina o la punzonadora, aquí no se busca la fractura del material. La fuerza aplicada por la máquina debe superar el límite elástico de la chapa (para que no vuelva a su forma plana original debido al efecto muelle) pero quedar firmemente por debajo de su límite de rotura para evitar fisuras en la zona del doblez.

2. Útiles de Corte y Conformado: El Punzón y la Matriz

En el plegado, las herramientas recorren toda la longitud de la chapa y determinan la geometría del doblado:

• Punzón (Cuchilla de plegado / Macho): Es la herramienta superior móvil de acero templado que desciende verticalmente. Termina en una arista con un ángulo determinado (típicamente 80°, 60° o 30°) y un radio de punta calibrado. Hay punzones rectos, de cuello de cisne (para esquivar pestañas previas de la chapa) o tipo bandera.
• Matriz (Dado / Hembra): Es el bloque de acero templado fijo asentado sobre la mesa inferior. Posee una o varias ranuras mecanizadas a lo largo. La forma más clásica es la Matriz en V, aunque también existen matrices en U para perfiles de fondo plano.
• La "Abertura de la V" (Parámetro crítico): El ancho de la ranura de la matriz en V es fundamental. Como regla general en el taller, el ancho de la V debe ser aproximadamente 8 veces el espesor de la chapa a doblar. Si se usa una V muy pequeña, la fuerza requerida se dispara y se puede romper el herramental; si es muy grande, el radio de doblado queda excesivo e impreciso.

5. Parámetros Principales del Proceso

• Espesor y Resistencia de la Chapa: Determinan directamente las toneladas por metro de fuerza necesarias.
• Radio de Plegado Interno: Es el radio curvo que toma la chapa en su cara interior. Nunca debe ser menor al espesor de la chapa en aceros comunes, ya que el material podría fisurarse o agrietarse en la fibra exterior sometida a tracción.
• Recuperación Elástica (Springback): Fenómeno físico inevitable donde el metal, al ser liberado de la presión del punzón, tiende a "abrirse" unos grados, buscando recuperar su forma plana original. Para contrarrestarlo, el operario debe programar un "sobreplegado".

3. Tipos de Operaciones de Plegado

Según cómo interactúen el punzón, la chapa y la matriz, existen tres variantes operativas:

• Plegado al Aire: Es el método más común y versátil. El punzón presiona la chapa dentro de la V de la matriz, pero no llega a tocar el fondo. La chapa apoya únicamente en tres puntos (la punta del punzón y los dos bordes superiores de la V).
  Ventaja: El ángulo de doblado final se regula simplemente controlando la profundidad de descenso del punzón. Con la misma matriz se pueden lograr ángulos desde 180° hasta los límites de la herramienta.
• Plegado al Fondo: El punzón empuja la chapa hasta que esta copia con total exactitud la superficie interna y el fondo de la matriz en V. Requiere mucha más fuerza que el plegado al aire.
  Ventaja: Ofrece una excelente precisión angular y minimiza el efecto de recuperación elástica del metal.
• Plegado Estampado: Es una variante extrema donde el punzón se clava literalmente con una presión colosal en la chapa dentro del fondo de la matriz, provocando un flujo plástico microscópico del metal. Elimina por completo el retorno elástico, pero genera un desgaste severo en los útiles.

4. Componentes y Partes de una Plegadora Industrial

• Bastidor: Estructura robusta y pesada de chapa de acero unida en forma de "C" laterales para soportar la enorme flexión del esfuerzo central.
• Trineo Superior (Trancha / Cortina): Viga horizontal móvil que sujeta la línea de punzones y desciende con precisión geométrica perfecta gracias a cilindros hidráulicos laterales.
• Mesa Inferior: Viga horizontal fija soldada al bastidor que soporta el peso y la alineación de la matriz.
• Tope Trasero Motorizado: Sistema de ejes móviles (X, R, Z) ubicado detrás de la matriz. Al igual que en la guillotina, el operario apoya la chapa contra estos topes para garantizar la medida exacta del ala a doblar antes de accionar la bajada.
• Sistema de Compensación de Flexión: Sistema hidráulico o mecánico en la mesa inferior que genera una contracurva calibrada (bombeo) para compensar la flexión y garantizar que el ángulo sea idéntico en toda la longitud de la chapa.

6. Tipos de Plegadoras

• Hidráulicas Convencionales: Movidas por dos cilindros hidráulicos en los extremos. La profundidad se calibra mediante topes mecánicos internos. Robustas pero requieren destreza para puestas a punto manuales.
• Plegadoras CNC (Control Numérico Computarizado): La computadora controla milimétricamente la bajada independiente de cada cilindro (Ejes Y1-Y2) y la posición del tope trasero. El operario dibuja la pieza en una pantalla táctil tridimensional, y el software calcula automáticamente la secuencia de doblado, la fuerza exacta requerida y la compensación por recuperación elástica.

7. Ventajas y Desventajas

Ventajas

• Flexibilidad geométrica: Permite crear una variedad infinita de perfiles y piezas volumétricas estructurales (gabinetes, conductos, bandejas portacables) a partir de una lámina plana de metal.
• Mantiene el acabado superficial: Con el uso de láminas plásticas protectoras o matrices especiales de rodillos, se pueden plegar chapas pulidas espejo o pintadas sin rayar la cara estética.

Desventajas

• El efecto de recuperación elástica: Varía de chapa en chapa según el lote del proveedor de acero, lo que obliga a recalibrar constantemente los parámetros de bajada si cambia la dureza.
• Peligro de deformación en perforaciones cercanas: Si la chapa tiene un agujero hecho previamente en la punzonadora muy cerca de la línea teórica de doblado, el agujero se va a estirar y deformar de forma ovalada durante el plegado. Debe respetarse una distancia mínima de seguridad.

Embutido: Fabricación de Piezas Huecas

1. El Proceso

El embutido es un proceso de conformado mecánico en frío y sin arranque de viruta, mediante el cual se transforma una chapa plana (llamada disco o "blanco") en una pieza hueca en forma de copa, cilindro, caja o cono, obligando al metal a estirarse y fluir plásticamente hacia el interior de una cavidad mediante el empuje de un punzón.

Mecánica del proceso: La chapa se coloca sobre la matriz. Un anillo especial llamado prensachapas la aprieta con una fuerza controlada. Luego, el punzón desciende y "empuja" el centro de la chapa hacia adentro de la cavidad. El metal sufre un severo esfuerzo combinado: compresión en las zonas laterales (para achicarse y entrar al molde) y tracción en el fondo (donde el punzón lo empuja).

2. Aplicación y Ejemplos

Se utiliza masivamente para fabricar objetos huecos cotidianos e industriales a partir de chapas delgadas de acero, aluminio o acero inoxidable:

Ejemplos: Latas de refresco o de conserva. Fregaderos de cocina (bachas de acero inoxidable). Ollas, sartenes y vasos térmicos. Partes de la carrocería del automóvil (el guardabarros, las puertas o el capó).

3. Componentes y Útiles de la Matriz de Embutir

Para que el metal fluya sin romperse, las herramientas deben tener geometrías muy cuidadas y pulidas:

• Punzón (Macho): Determina la forma y las dimensiones internas de la pieza hueca. Su arista inferior debe ser redondeada (radio de punzón) para no tajar la chapa como si fuera un cuchillo.
• Matriz (Hembra): Determina la forma externa de la pieza. La entrada de la cavidad también debe tener un radio de curvatura suave (radio de matriz) para facilitar que la chapa "deslice" hacia adentro.
• Prensachapas (Pisador / Sujetador): Es el componente más crítico. Es un anillo que aprieta la chapa contra la matriz antes de que baje el punzón. ¿Para qué sirve? Si no estuviera, al introducir la chapa a la fuerza en la matriz, los bordes sobrantes se arrugarían por completo (como cuando se intenta introducir un mantel grande en un balde). El prensachapas frena las arrugas, pero permite que el metal deslice hacia el centro.

4. Parámetros Principales (Velocidad, Lubricación...)

• Lubricación (Vital): A diferencia del cizallado o punzonado, en el embutido la lubricación de la chapa es obligatoria y crítica. Se usan aceites pesados o grasas especiales para reducir al mínimo la fricción entre la chapa, la matriz y el prensachapas. Si no se lubrica, el metal se engrana, se estira de más y se corta.
• Velocidad de Trabajo: Debe ser lenta y constante. Por eso, el embutido profundo se realiza casi exclusivamente en Prensas Hidráulicas (que permiten regular una bajada suave) y no en balancines (cuyo golpe seco rompería la chapa al instante).
• Fuerza del Prensachapas: Debe estar milimétricamente calibrada. Si aprieta muy fuerte, la chapa no desliza y el punzón la rompe en el fondo. Si aprieta muy suave, aparecen arrugas que arruinan la pieza.

5. Ventajas y Desventajas

Ventajas

• Piezas monobloque sin costura: Estructuras continuas y herméticas.
• Alta productividad: Ideal para grandes series de producción.
• Ahorro de peso: Estira el material optimizando el espesor, logrando piezas ultralivianas pero resistentes por el endurecimiento propio del deformado en frío (acritud).

Desventajas

• Matrices extremadamente caras: Requieren un diseño de ingeniería complejo y mecanizados de alta precisión.
• Límite de profundidad (Embutido múltiple): No se puede lograr una pieza muy profunda (como un aerosol largo) en un solo golpe porque la chapa se cortaría. Exige procesos en etapas (embutidos sucesivos) donde la pieza va pasando por matrices cada vez más finas y profundas, lo que encarece el proceso.

Forjado y Martinete: Deformación por Compresión

1. El Proceso de Forjado y el Martinete

El forjado es el proceso de conformado mecánico por deformación plástica (compresión) más antiguo de la industria. Consiste en modificar la forma y volumen de un bloque de metal sólido (llamado tocho o palanquilla) mediante golpes intermitentes de gran impacto o por presión continua.

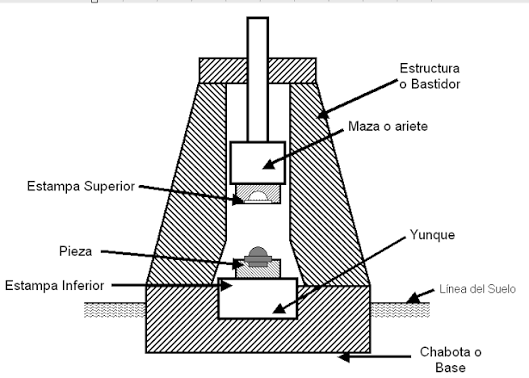

• El Martinete: Es la máquina motriz clásica de impacto para forja libre. Utiliza la energía de la gravedad, aire comprimido o vapor para elevar una masa pesada (maza) y dejarla caer con violencia sobre el metal apoyado en un yunque.
• Mecánica y deformación plástica del material: A diferencia del corte, aquí el metal fluye plásticamente. Bajo el impacto, los granos del metal se aplastan y se alinean siguiendo la forma externa de la pieza. Esto elimina la porosidad interna y genera una estructura de fibra continua, lo que le otorga a la pieza una resistencia mecánica ante impactos y fatiga que ningún otro proceso puede igualar.

2. Clasificación según la Geometría del Proceso

• Forja Libre: El metal no está confinado lateralmente. Se coloca entre dos herramientas planas o de formas simples (planchas) y el operario va girando la pieza entre golpe y golpe. Se usa para piezas únicas, gigantescas o preparaciones.
• Forja de Desbaste o Estirado: Es una variante de la forja libre. Consiste en dar golpes sucesivos a lo largo de una barra gruesa para reducir su sección transversal y aumentar su longitud (hacerla más larga y fina).
• Forja con Estampa (o Matriz Cerrada): El metal caliente se coloca dentro de un molde hueco partido en dos mitades (estampas). Al cerrarse bajo el golpe de la máquina, el metal se ve obligado a rellenar todas las cavidades del molde, copiando la geometría exacta de la pieza final.

Comparación: Forja con Estampa vs. Forja Libre

3. Clasificación según la Temperatura de Trabajo

• Forjado en Caliente: El metal se calienta por encima de su temperatura de recristalización (en aceros, entre 900° y 1200°C).
  Ventaja: El metal se vuelve blando y maleable; requiere muchísima menos fuerza para deformarse y permite grandes cambios de forma sin agrietarse.
• Forjado en Frío: Se realiza a temperatura ambiente. Se aplica a metales más blandos o piezas pequeñas (como tornillos y remaches).
  Ventaja: No hay oxidación superficial (no deja cascarilla ni costras negras) y se logran precisiones y acabados superficiales excelentes, además de endurecer el metal (acritud).

4. Clasificación según la Fuerza Aplicada y Máquinas

• Por Impacto (Martinetes): Aplican una carga instantánea a alta velocidad. La deformación se concentra principalmente en las capas superficiales de la pieza.
• Por Presión (Prensas): Aplican una fuerza continua, progresiva y lenta. La deformación penetra profundamente hasta el corazón de la pieza, logrando un flujo plástico homogéneo en todo el volumen.
• Prensas Mecánicas (de Excéntrica/Cigüeñal): Tienen un recorrido (carrera) fijo determinado por la biela. Son muy rápidas.
• Prensas Hidráulicas: Movidas por pistones de aceite a alta presión. No tienen límite de carrera fija; entregan toda su fuerza máxima en cualquier punto del recorrido. Son las reinas de la forja de piezas gigantescas.

5. Operaciones de Forja Básicas

Durante el proceso manual o semiautomático, se realizan las siguientes maniobras sobre el metal:

• Estirado: Reducir sección para ganar longitud.
• Recalcado: Aplastar la barra a lo largo para aumentar su diámetro o sección (como hacerle la cabeza a un clavo).
• Plegado: Doblar la barra forjada en ángulos.
• Punzonado / Perforado de forja: Clavar un punzón macizo cónico en el bloque caliente para generar un ojo o agujero (sin sacar viruta, desplazando el metal hacia los costados).

Preguntas y Respuestas Técnicas

Consigna a. Tipos de matrices y ventajas respecto al arranque de viruta

En la forja con estampa se utilizan principalmente tres etapas o tipos de cavidades dentro de las matrices:

1. Matrices de Esbozo / Preparación: Dan las primeras formas aproximadas al tocho caliente (estirado, recalcado).
2. Matrices de Acabado / Terminación: Tienen la geometría exacta final de la pieza. Incluyen un canal periférico para alojar la rebaba (el exceso de metal que sale del molde para asegurar que se llene todo el dibujo).
3. Matrices de Rebabado (Corte): Troqueles auxiliares en frío que cortan esa pestaña de rebaba sobrante para dejar la pieza limpia.

Ventajas de una pieza forjada respecto a una hecha por Arranque de Viruta (Torno/Fresa)

• Fibra Mecánica Continua: El maquinado corta las fibras del metal debilitándolo. La forja las orienta y las compacta de forma continua siguiendo el contorno de la pieza. Esto duplica la resistencia a la rotura por tracción e impactos.
• Ahorro de Material (Económica): En el torno, gran parte del bloque se convierte en viruta (desperdicio). En la forja, casi el 100% del tocho se transforma en la pieza útil; el scrap es mínimo.
• Propiedades Metalúrgicas Superiores: El golpe en caliente refina el tamaño del grano del acero, eliminando microporos, sopladuras y grietas internas de fundición.

Consigna b. Forjado con Estampa: Esquemas, Secuencia y Piezas

• Estado 1: Tocho cilíndrico caliente apoyado sobre la cavidad de la Estampa Inferior (Fija). La Estampa Superior (Móvil) bajando.
• Estado 2: La estampa superior golpea. El metal se aplasta y empieza a rellenar las esquinas del molde, fluyendo también hacia afuera (formación de la rebaba).
• Estado 3: Estampas cerradas a tope. Cavidad llena al 100% y exceso de metal confinado en el canal de rebaba lateral.

Piezas que se obtienen mediante esta máquina

Se fabrican componentes mecánicos de alta responsabilidad crítica que van a soportar esfuerzos dinámicos severos: Bielas y cigüeñales de motores, engranajes de cajas de transmisión, ganchos de grúas de alta carga, herramientas de mano (llaves fijas, de tubo o martillos).

Estampado Industrial: Relieves y Matrices

El Proceso: Consiste en colocar una pieza de metal (chapa gruesa, barra o tocho) entre dos matrices de acero duro llamadas estampas, que tienen grabada la forma de la pieza en negativo. Al cerrarse la prensa con gran fuerza, el metal se deforma plásticamente, fluye y rellena los huecos del molde copiando fielmente sus relieves, detalles y texturas.

Aplicaciones: Se utiliza en la fabricación masiva de piezas que requieren alta resistencia mecánica, formas geométricas precisas, relieves o marcas tridimensionales imposibles de lograr con un simple plegado.

Ejemplos:

• En chapa/placa: Monedas, medallas, cubiertos de mesa, logotipos en relieve sobre la carrocería de un auto.
• En piezas macizas: Cabezas de tornillos y pernos, herramientas de mano (llaves fijas), engranajes pequeños.

Estampado en Caliente

El metal se calienta por encima de su temperatura de recristalización para ablandarlo antes del golpe.

• Ventajas: Permite deformar piezas de gran espesor y metales muy duros con menor fuerza de la prensa. El material fluye mejor, permitiendo formas tridimensionales más profundas y complejas sin agrietarse.
• Desventajas: El calor genera oxidación superficial (cascarilla negra), lo que empeora el acabado estético. Menor precisión dimensional debido a que el metal se contrae al enfriarse. Gasto energético extra para calentar los hornos.

Estampado en Frío

Se realiza a temperatura ambiente sobre metales más blandos (aluminio, cobre, latón) o chapas delgadas de acero.

• Ventajas: Acabado superficial espejo y excelente estética (ideal para monedas o cubiertos). Máxima precisión milimétrica (no hay contracción por enfriamiento). Endurece el metal por el propio trabajo mecánico (acritud), haciéndolo más resistente a la tracción.
• Desventajas: Requiere prensas con un tonelaje de fuerza muchísimo más alto. Limitado a piezas pequeñas o de bajo espesor; si el material se fuerza de más, se fisura.

Principales Operaciones de Estampado

Dentro de una matriz de estampado se pueden combinar diferentes operaciones en un solo golpe:

• Acuñado (Coining): Operación de estampado en frío extrema donde el metal se confina completamente en una estampa cerrada. La presión es tan alta que el metal fluye microscópicamente para copiar detalles finísimos (como la cara de un prócer en una moneda).
• Marcado / Relieve (Embossing): Generar nervios, letras o logotipos sobreelevados en una chapa sin alterar significativamente su espesor general.
• Recalcado de Estampa: Aplastar el extremo de una barra gruesa dentro de un molde para ensancharla (operación típica para fabricar la cabeza hexagonal de los tornillos industriales).

Ventajas y Desventajas del Estampado

Ventajas

• Ritmo de producción imbatible: Es uno de los procesos más rápidos de la industria; una prensa automatizada puede producir cientos de piezas por minuto.
• Piezas idénticas (Repetitividad): Al depender 100% de la matriz de acero, todas las piezas salen exactamente iguales.
• Ahorro de material y mecanizado: La pieza sale con la forma definitiva o "neta", eliminando la necesidad de pasar horas en el torno o la fresadora para sacar excedentes.

Desventajas

• Costo inicial de matrices altísimo: Diseñar y mecanizar un juego de estampas en aceros especiales para herramientas requiere mano de obra ultracalificada y máquinas CNC costosas. Solo es rentable para producciones de miles de unidades.
• Limitación por desgaste: El choque continuo de metal contra metal desgasta los relieves de la matriz, obligando a retirarla de servicio cada cierta cantidad de golpes para rectificarla o cambiarla.

Prensas Industriales: Mecánicas e Hidráulicas

Es la máquina motriz industrial que entrega energía mediante un movimiento lineal vertical (bajada y subida de una masa móvil) para deformar, cortar, embutir o estampar metales colocados entre un punzón y una matriz.

Componentes y Partes

• Bastidor / Estructura: El armazón de la máquina (en "C" para trabajos pequeños y fácil acceso, o en "H" tipo pórtico para soportar fuerzas colosales).
• Maza / Trineo: Bloque superior móvil que sube y baja guiado, donde se sujeta el punzón.
• Mesa / Platina: Base inferior horizontal fija donde se apoya y atornilla la matriz hembra.
• Sistema Motriz: Ubicado arriba; puede ser un cilindro hidráulico o un conjunto de motor-volante-cigüeñal.

Aplicación

Se aplica para dar fuerza y recorrido a todos los procesos de conformado de masa y chapa. Ejemplos: Estampar monedas, punzonar arandelas en serie, forjar cigüeñales en caliente o embutir piletas de cocina de acero inoxidable.

Tipos de Prensas

• Mecánica (Balancín): Funciona acumulando energía cinética en un pesado volante de inercia que se conecta a un cigüeñal mediante un embrague. Entrega un golpe seco, rápido y de carrera fija.
  • Ventajas: Velocidad extrema (alta productividad) y costo de mantenimiento bajo.
  • Desventajas: Golpe rígido e incontrolable (no se puede frenar a la mitad); riesgo de romper la matriz si la chapa es muy gruesa.
• Hidráulica: Funciona mediante una bomba hidráulica que envía aceite a alta presión a un cilindro/pistón. Entrega una fuerza progresiva, regulable y controlada.
  • Ventajas: Fuerza colosal y constante en todo el recorrido; control total de la velocidad de bajada (evita que el metal se rompa).
  • Desventajas: Ciclos de trabajo más lentos y mantenimiento complejo/caro del sistema de aceite.

Comparativa: Puntos en Común entre Balancín, Cizalla y Plegadora

¿Qué tienen en común un balancín, una cizalla y una plegadora?

• Sin arranque de viruta: Ninguna de las tres genera desperdicio en forma de viruta; trabajan el metal de forma limpia.
• Trabajo de la chapa en frío: Las tres están diseñadas específicamente para procesar láminas o chapas metálicas delgadas a temperatura ambiente.
• Movimiento lineal vertical: Comparten la misma cinemática; una parte superior móvil (maza o trancha) baja linealmente contra una mesa inferior fija.
• Herramental "Macho-Hembra": Actúan mediante el juego coordinado de dos útiles de acero templado (cuchilla contra cuchilla, punzón contra matriz, o punzón contra V).
• Uso de topes traseros: Las tres dependen de reglas o topes en la parte posterior para que el operario apoye la chapa y garantice la misma medida en serie.
