Protocolo MIDI: Guía completa para entender su funcionamiento

Protocolo MIDI

RESUMEN M5 - MIDI

Definición

MIDI (Interfaz Digital de Instrumentos Musicales) es un protocolo de comunicación basado en mensajes de 10 bits (8 de información y 2 que marcan inicio y fin).

Componentes básicos

• Controlador: Dispositivo capaz de generar mensajes MIDI (suele ser un teclado).
• Secuenciador: Dispositivo capaz de registrar y reproducir mensajes MIDI.
• Sintetizador: Dispositivo capaz de generar sonidos al recibir mensajes MIDI. Puede ser:
  • Multitímbrico: Genera sonidos simultáneos de distintos instrumentos.
  • Polifónico: Genera varias notas simultáneas.
• Banco de memoria: Espacio destinado al almacenamiento de sonidos e información MIDI.
• Interfaz MIDI: Dispositivo para enviar y recibir datos MIDI desde un ordenador.

Funcionamiento del MIDI

El MIDI necesita tres elementos para funcionar:

1. Emisor: Equipo capaz de generar mensajes MIDI (controlador). A veces estos mensajes se almacenan y pasan por un intermediario (secuenciador).
2. Canal: Medio por donde se transmite el mensaje MIDI.
3. Receptor: Equipo capaz de interpretar los mensajes MIDI y generar sonidos (sintetizador).

Transmisión MIDI

El MIDI se transmite:

• En serie.
• De forma asíncrona (no hace falta reloj maestro o World Clock).

Ventajas del MIDI

• Ahorro de espacio de almacenamiento.
• Facilidad de edición.

Conceptos importantes

• GM 1 (General MIDI 1): Define un estándar para la compatibilidad entre dispositivos MIDI. Los dispositivos MIDI conllevan propiedades polifónicas (sonidos simultáneos, notas) y multitímbricas (número de instrumentos que se pueden simular).
• GM 2 (General MIDI 2): Expande el estándar GM 1 con características como 32 notas simultáneas, afinación MIDI, cambios de banco y mensajes exclusivos del sistema.

Equipos que utilizan el protocolo MIDI

Existen dos tipos básicos de equipos MIDI:

• Maestro: Genera mensajes MIDI (ej. teclado maestro).
• Esclavo: Recibe e interpreta los mensajes MIDI y genera sonidos (ej. sintetizadores, cajas de ritmo).

Tipos de controladores MIDI

• Teclado maestro: No tiene sonido interno, es un controlador puro.
• Controladores de percusión: Paneles de goma sensibles a la presión.
• Guitarras MIDI: Incorporan sensores en los trastes, las cuerdas y la púa.
• Instrumentos de cuerda MIDI: Similares a las guitarras MIDI.
• Pianos MIDI: Pianos acústicos o digitales que incluyen la opción de enviar y recibir mensajes MIDI.
• Pedaleras MIDI: Pedales de guitarra que incluyen la opción de enviar mensajes MIDI.
• Convertidores de instrumentos a MIDI: Dispositivos que permiten modificar instrumentos convencionales para enviar y recibir MIDI.

Tipos de generadores de sonido

• Sintetizador: Dispositivo capaz de generar una señal sonora combinando señales periódicas y funciones matemáticas de forma artificial.
• Muestreador (Sampler): Dispositivo que registra y reproduce sonidos cargados en su memoria (samples).

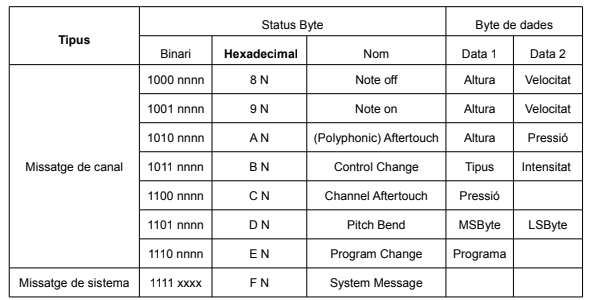

Mensajes MIDI

Los mensajes MIDI se componen de dos o tres bytes:

• Byte de estado (Status Byte): Indica el tipo de mensaje (1XXX XXXX).
• Byte de datos (Data Byte): Contiene información específica del mensaje (0XXX XXXX).

Un mensaje MIDI tiene el siguiente formato:

STATUS BYTE - DATA 1 - [DATA 2] [opcional]
1 XXX XXXX - 0 XXX XXXX
   |     | |   |
    3m   | 4c

Tipos de mensajes MIDI

• Mensajes de canal: Controlan eventos relacionados con un canal MIDI específico (todo menos 1111). Pueden ser:
  • De voz (ej. nota activada, nota desactivada, presión).
  • De modo (ej. cambio de programa, cambio de control).
• Mensajes de sistema (1111): Afectan al sistema MIDI en general. Pueden ser:
  • Comunes (ej. inicio de canción, fin de canción).
  • En tiempo real (ej. reloj, inicio).
  • Exclusivos (específicos del fabricante).
