Pieza Mekanikoen Datuak, Kalkuluak eta Analisia

Hona hemen aztertutako piezen zerrenda:

• Oinarria (fundizioa) N12 N7
• Plaka mugikorra F3000 N7
• Topeoa F1140
• Euskarria V sufridera (aluminioa) N7
• Brida (aluminioa) N8 N7
• Pistoiaren euskarria N8

Tolerantziak eta Doikuntzak

Beharrezko Kalkuluak

Torlojuek 50 kg-ko karga (≈ 500 N) jasan behar dute guztira. 8.8 kalitateko 4 torloju erabiliko ditugu.

σ elastikoa = 8 x 8 x 10 = 640 Mpa

σ haustura = 8 x 100 = 800 Mpa

τ (ebakidura-tentsioa) = σ haustura / 2 = 800 Mpa / 2 = 400 Mpa

Trakzioa

σ = F / A

Beharrezko azalera totala (4 torloju): A = F / σ = 500 N / 640 Mpa = 0,78 mm²

Azalera torloju bakoitzeko: 0,78 mm² / 4 = 0,195 mm²

Diametro minimoa (A = πd²/4): πd²/4 = 0,19 mm² → d ≈ 0,491 mm

Ebakidura

τ = F / A

Beharrezko azalera totala (4 torloju): A = F / τ = 500 N / 400 Mpa = 1,25 mm²

Azalera torloju bakoitzeko: 1,25 mm² / 4 = 0,3125 mm²

Altuera minimoa (erabiltzailearen kalkulua): h = A / (πd) = 0,3125 mm² / (π x 0,491 mm) ≈ 0,202 mm

Segurtasun Koefizientea

Ø8 - (1,25 x 0,1) = 7,875 mm

k = 8 (tauletatik aterata)

Trakzioa: σadm = 500 N / (π x (7,875 mm / 2)²) = 10,26 Mpa

Ebakidura: τadm = 500 N / (π x 7,875 mm x 8 mm) = 2,52 Mpa

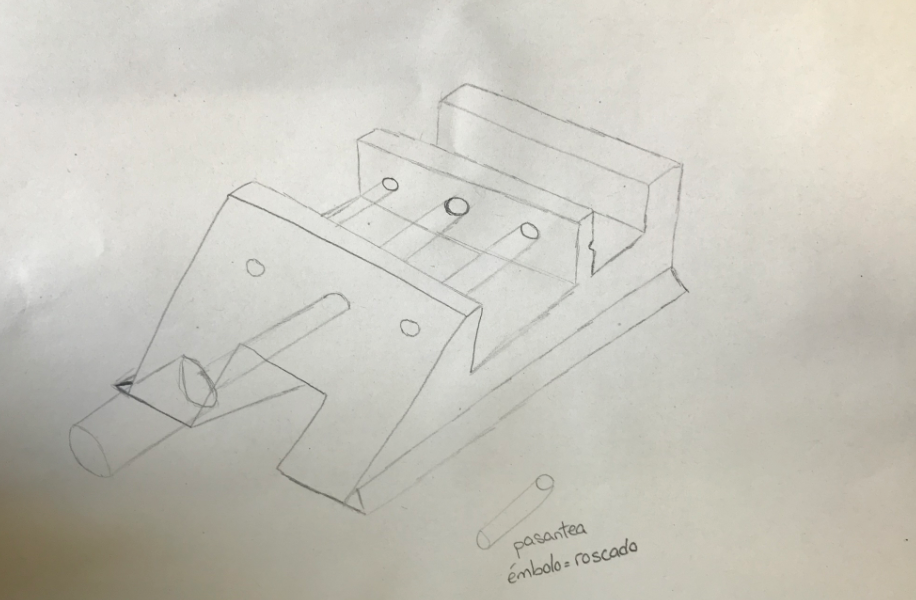

Diseinuaren Analisia 1

Diseinuaren Analisia 2

Diseinuaren Analisia 3

Diseinuaren Analisia 4
