Materiales y Normativas Esenciales para Construcción en CDMX: Cemento, Concreto y Refuerzos

Materiales Clave para Muros de Mampostería en CDMX

Los principales materiales para muros de mampostería según las normas de la CDMX incluyen:

• Bloques estructurales: Deben cumplir con la NMX-C-404-ONNCCE-2005 que especifica resistencia mínima a compresión (≥ 6 MPa) y absorción máxima (≤ 14%).
• Cemento Portland: Regulado por la NMX-C-414-ONNCCE-2018, preferiblemente tipo CPC o CPP para mayor durabilidad en ambientes húmedos.
• Arena: Según NMX-C-174-ONNCCE-2011, con granulometría controlada y libre de materia orgánica.
• Acero de refuerzo: Varillas corrugadas bajo NMX-B-457 (diámetros de 3/8" a 1") y alambres según NMX-B-506.

Selección del Refuerzo para Muros

El reglamento técnico complementario establece:

• Cargas y zona sísmica: En zonas de alta sismicidad (como CDMX), usar refuerzo horizontal cada 40 cm y vertical cada 60 cm.
• Ductilidad: Varillas con límite de fluencia ≥ 420 MPa y elongación ≥ 12% (NMX-B-457).
• Espesor del muro: Para muros > 15 cm, emplear refuerzo en ambas caras con recubrimiento mínimo de 2 cm.

Integración Estética de Refuerzos

Estrategias compatibles con normas:

• Refuerzos embebidos: Usar acero galvanizado o epoxi para evitar oxidación visible.
• Canales ocultos: Instalar refuerzos horizontales en juntas de mortero pigmentado (relación 1:3 cemento-arena).
• Prefabricados decorativos: Bloques con nervaduras internas para alojar varillas sin afectar fachadas.

Efectividad de las Normas Técnicas

Las normas actuales garantizan:

• Resistencia sísmica: Pruebas de redundancia y amortiguamiento en aceros reducen fallas estructurales.
• Control de calidad: Especificaciones de materiales (ej. absorción de bloques ≤ 14%) previenen patologías.

No obstante, se requiere actualizar criterios para:

• Materiales emergentes: Incorporar fibras de basalto o GFRP en normativas.

• Técnicas no destructivas: Implementar ultrasonido para verificar adherencia acero-concreto.

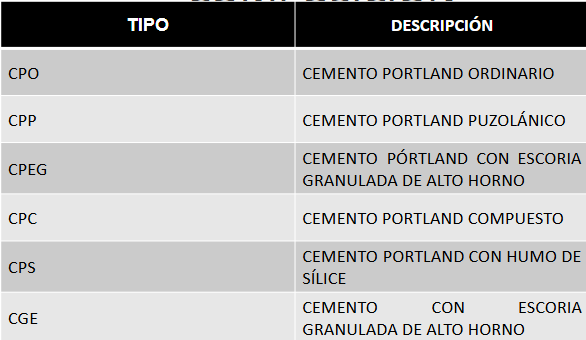

Tipos de Cemento

De acuerdo a su composición

• CEMENTO PORTLAND PUZOLÁNICO (CPP): Ideal para la construcción de zapatas, pisos, columnas, muros, losas, pavimentos, muebles municipales y prefabricados para alcantarillado. Diseñado para suelos salinos y ambientes agresivos, con alta durabilidad.
• CEMENTO PORTLAND COMPUESTO (CPC): Presenta excelente durabilidad en prefabricados para alcantarillados y a los concretos les proporciona una mayor resistencia química y menor desprendimiento de calor.
• CEMENTO PORTLAND ORDINARIO (CPO): El Cemento Portland Ordinario es ideal para construcciones generales y productos prefabricados. Compatible con materiales convencionales y aditivos, siguiendo las dosificaciones recomendadas.
• CEMENTO BLANCO: El cemento blanco se fabrica con materias primas seleccionadas, como piedra caliza, caolín y yeso, para lograr un color brillante. Se usa en arquitectura y acabados artísticos, además de ser ideal para esculturas. Aunque algunos creen que es más frágil, tiene la misma resistencia a la compresión que el cemento gris.

Diseño de Mezclas de Concreto

Objetivo del Diseño de Mezcla

Determinar la combinación óptima de ingredientes y proporciones de agregados finos, gruesos y agua-cemento para diseñar mezclas de concreto que cumplan con requisitos técnicos específicos.

Principios del Diseño de Mezclas

Seleccionar los agregados adecuados para concreto, asegurando que cumplan con requisitos de manejabilidad, resistencia y dureza. Las mezclas deben respetar límites como agua/cemento, contenido de cemento, resistencia, manejabilidad, tamaño de agregado y aire.

El Proporcionamiento debe Garantizar:

• Fresco: Trabajabilidad, Cohesión
• Endurecido: Resistencia, Durabilidad, Apariencia
• Económico

Fundamentos del Cemento Portland

El cemento es un material pulverulento que, al mezclarse con agua, forma una pasta que fragua y endurece.

El Cemento Portland es el tipo de cemento hidráulico más usado en construcción. Se obtiene al calcinar mezclas de caliza y arcilla a alta temperatura y luego moler el producto obtenido.

Materias Primas

• Caliza (CaCO₃): Fuente principal de calcio.
• Arcilla (SiO₂, Al₂O₃, Fe₂O₃): Proporciona sílice, alúmina y óxidos de hierro.
• Yeso (CaSO₄·2H₂O): Regula el fraguado.
• Otros materiales: Puzolanas, escorias, cenizas.

Proceso de Fabricación

• Extracción y trituración: Se extraen caliza y arcilla y se trituran.
• Homogeneización: Se mezclan los materiales en proporciones adecuadas.
• Calcinación en horno: Se calienta la mezcla en hornos rotatorios a 1450°C para formar clinker.
• Enfriamiento y molienda: Se enfría el clinker y se muele con yeso.
• Almacenamiento y distribución: El cemento en polvo se almacena y envasa.

Tipos de Cemento Portland

• Cemento Portland Común (Tipo I): Uso general.
• Cemento Portland Modificado (Tipo II): Resistente a sulfatos.
• Cemento Portland de Alta Resistencia (Tipo III): Fraguado rápido.
• Cemento Portland de Bajo Calor de Hidratación (Tipo IV): Para grandes estructuras.
• Cemento Portland Resistente a Sulfatos (Tipo V): Para ambientes agresivos.

Propiedades y Características

Propiedades Físicas

• Finura: Influye en la velocidad de hidratación.
• Tiempo de fraguado: Inicial (45 min mínimo) y final (10 h máximo).
• Resistencia mecánica: A la compresión a 3, 7 y 28 días.

Propiedades Químicas

Compuestos principales:

• Alita (C₃S): Alta resistencia inicial.
• Belita (C₂S): Resistencia a largo plazo.
• Aluminato tricálcico (C₃A): Reactividad con sulfatos.
• Ferrito aluminato tetracálcico (C₄AF): Coloración y resistencia.

Hidratación del Cemento

Reacción química entre el agua y el cemento. Formación de productos hidratados que dan resistencia.

Reacciones principales:

• C₃S + H₂O → Gel C-S-H + Ca(OH)₂ (Resistencia temprana).
• C₂S + H₂O → Gel C-S-H + Ca(OH)₂ (Resistencia tardía).

Usos y Aplicaciones

• Construcción de estructuras de concreto armado.
• Pavimentos de carreteras y aeropuertos.
• Construcción de presas y puentes.
• Elementos prefabricados (bloques, vigas, tuberías).

Ventajas y Desventajas del Cemento Portland

Ventajas

• Alta resistencia mecánica y durabilidad.
• Versatilidad en diferentes tipos de construcciones.
• Resistencia al fuego y al agua.

Desventajas

• Alto impacto ambiental por emisiones de CO₂.
• Fragilidad a esfuerzos de tracción.
• Costo energético elevado en producción.

Impacto Ambiental y Sostenibilidad

• Emisiones de CO₂: Producción de clinker genera grandes cantidades de CO₂.
• Alternativas ecológicas:
  • Uso de cementos con adiciones (puzolanas, escorias, cenizas).
  • Reciclaje de materiales de construcción.
  • Desarrollo de cementos de bajo carbono.

Conclusión

El Cemento Portland es fundamental en la construcción por su resistencia y versatilidad. Sin embargo, su impacto ambiental impulsa la búsqueda de soluciones más sostenibles en la industria.

Proporciones del Mortero

Las proporciones de los morteros se expresan generalmente en términos de volumen o peso de los componentes. Las proporciones comunes para morteros de cemento-arena son:

1. 1:3 (Cemento: Arena): Adecuado para mampostería estructural donde se requiere mayor resistencia.
2. 1:4 o 1:5 (Cemento: Arena): Utilizado para mampostería no estructural o donde se prioriza la economía.

• El material más importante del cemento es la piedra caliza.

Muros y Refuerzos

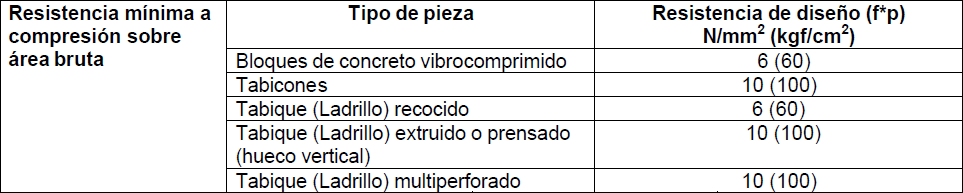

Normas Aplicables

Las piezas usadas en los elementos estructurales de mampostería deberán cumplir con la Norma Mexicana NMX-C-404-ONNCCE:

"INDUSTRIA DE LA CONSTRUCCIÓN - BLOQUES, TABIQUES O LADRILLOS Y TABICONES PARA USO ESTRUCTURAL - ESPECIFICACIONES Y MÉTODOS DE PRUEBA"

NMX-C-404-ONNCCE-2005

Especificaciones de Agregados

• Arena: NMX-C-174-ONNCCE-2011 establece los requisitos para arena natural y arena triturada para mortero.
• Cemento: NMX-C-414-ONNCCE-2018, que establece las especificaciones para el cemento Portland.

→ ONNCCE-2011 y la ONNCCE-2018

Normativas de Materiales Cementantes y Agregados

• Cemento hidráulico: NMX-C-414-ONNCCE.
• Cemento de albañilería: NMX-C-021.
• Cal hidratada: NMX-C-003-ONNCCE.
• Agregados pétreos: NMX-C-111.
• Agua de mezclado: NMX-C-122.

Normas Técnicas Mexicanas (NMX) para Acero de Refuerzo

1. La NMX-B-457 regula las características y propiedades de las varillas corrugadas de acero.
2. La NMX-B-506 establece los requisitos para alambres de acero para concreto reforzado.

Función de los Refuerzos Estructurales

Los refuerzos estructurales sirven para mejorar la resistencia, estabilidad y capacidad de carga de una estructura, ya sea para corregir defectos, adaptarla a nuevas cargas o aumentar su vida útil.

El acero de refuerzo desempeña un papel fundamental en la construcción de estructuras de concreto armado, proporcionando resistencia y capacidad de carga a la estructura.

Técnicas para Preparar una Mezcla de Mortero/Concreto

1. Definir los requisitos.
2. Calcular el contenido con el Reglamento y su relación agua-cemento.
3. Mezclar el cemento y la arena de manera homogénea, agregando agua gradualmente hasta obtener la consistencia deseada.
4. Aplicar el mortero en capas uniformes, asegurando una distribución adecuada de mampuestos.
5. Realizar pruebas de resistencias a la compresión y otras pruebas de laboratorio.

Especificaciones de Refuerzos en Muros

Especificaciones de los Aceros de Refuerzo

Los aceros de refuerzo en la construcción cuentan con ciertas propiedades que trabajan en beneficio de las distintas estructuras de hormigón donde se emplean. A continuación, se presenta una lista en la que podrás encontrar dichas especificaciones:

• Adherencia
• Resistencia
• Ductilidad
• Rigidez
• Redundancia y distribución
• Absorción de energía
• Amortiguamiento
• Soldabilidad
• Buena respuesta sísmica

Preguntas Frecuentes

CEMENTO Y MEZCLAS DE CONCRETO

1. ¿Qué es el cemento Portland y cómo se obtiene?
2. ¿Cuáles son los principales tipos de cemento Portland y en qué se diferencian?
3. ¿Qué características tiene el cemento Portland puzolánico (CPP) y para qué aplicaciones se recomienda?
4. ¿Cuál es la principal ventaja del cemento Portland compuesto (CPC)?
5. ¿Por qué el cemento blanco es útil en acabados arquitectónicos?
6. ¿Cuáles son los principales materiales que componen el cemento?
7. Explica el proceso de fabricación del cemento Portland.
8. ¿Cuáles son las propiedades físicas y químicas del cemento Portland?
9. ¿Qué reacciones ocurren durante la hidratación del cemento y cómo influyen en la resistencia del concreto?
10. ¿Cómo influye la relación agua-cemento en la resistencia del concreto?

DISEÑO DE MEZCLAS DE CONCRETO

11. ¿Cuál es el objetivo del diseño de mezclas de concreto?
12. ¿Qué factores deben considerarse al diseñar una mezcla de concreto?
13. ¿Cómo se clasifican los agregados y por qué son importantes en la mezcla de concreto?
14. ¿Cuáles son las propiedades que debe tener el concreto en estado fresco y endurecido?
15. ¿Qué proporciones se recomiendan para morteros de cemento y arena en mampostería estructural y no estructural?
16. ¿Cómo afecta el tamaño del agregado a la resistencia del concreto?
17. ¿Qué es la trabajabilidad en una mezcla de concreto y cómo se puede mejorar?

MUROS, REFUERZOS Y NORMAS

18. ¿Cuál es la función principal del acero de refuerzo en estructuras de concreto armado?
19. ¿Por qué es importante la adherencia entre el acero de refuerzo y el concreto?
20. ¿Cuáles son las principales especificaciones que debe cumplir el acero de refuerzo?
21. ¿Qué es la ductilidad y por qué es importante en el acero de refuerzo?
22. ¿Cómo se mejoran las propiedades sísmicas de un refuerzo estructural?
23. ¿Qué norma regula los bloques, tabiques y tabicones para uso estructural en México?
24. ¿Cuál es la norma que establece los requisitos para arena natural y arena triturada?
25. ¿Qué especificaciones establece la norma NMX-C-414-ONNCCE?
26. ¿Para qué se utiliza la norma NMX-B-457 en el acero de refuerzo?
27. ¿Cuál es la diferencia entre la NMX-C-021 y la NMX-C-003-ONNCCE?
28. ¿Cómo se debe preparar correctamente una mezcla de mortero para garantizar su resistencia?
29. ¿Qué pruebas de laboratorio se realizan para verificar la resistencia del concreto y los morteros?
30. ¿Cuáles son las ventajas y desventajas del cemento Portland en la construcción?

Respuestas a Preguntas Frecuentes

CEMENTO Y MEZCLAS DE CONCRETO

1. ¿Qué es el cemento Portland y cómo se obtiene?
   Es un material cementante que se obtiene al moler clinker de cemento Portland con sulfato de calcio (yeso) y otros materiales. Se endurece con agua y es el más usado en la construcción.
2. ¿Cuáles son los principales tipos de cemento Portland y en qué se diferencian?
   • CPC (Cemento Portland Compuesto): Contiene puzolanas o escorias para mayor durabilidad.
   • CPP (Cemento Portland Puzolánico): Incorpora más puzolanas, mejorando la resistencia química.
   • CPO (Cemento Portland Ordinario): Puro, sin aditivos minerales, ideal para estructuras de alta resistencia.
   • Blanco: Se usa en acabados arquitectónicos.
   • Resistente a sulfatos: Diseñado para ambientes agresivos como plantas de tratamiento de aguas.
3. ¿Qué características tiene el cemento Portland puzolánico (CPP) y para qué aplicaciones se recomienda?
   Contiene adiciones de puzolanas, lo que mejora su durabilidad y resistencia a ataques químicos. Se recomienda para obras hidráulicas y estructuras expuestas a ambientes agresivos.
4. ¿Cuál es la principal ventaja del cemento Portland compuesto (CPC)?
   Su composición con materiales cementantes adicionales (puzolanas o escorias) lo hace más resistente a ambientes agresivos y más sustentable.
5. ¿Por qué el cemento blanco es útil en acabados arquitectónicos?
   Su color claro permite acabados estéticos sin necesidad de pintura y es usado en prefabricados y elementos decorativos.
6. ¿Cuáles son los principales materiales que componen el cemento?
   • Caliza (carbonato de calcio)
   • Arcilla (silicatos de aluminio)
   • Yeso (sulfato de calcio)
   • Puzolanas o escorias (según el tipo de cemento)
7. Explica el proceso de fabricación del cemento Portland.
   • Trituración y molienda de materias primas.
   • Mezcla y calcinación en un horno rotatorio a 1450°C.
   • Obtención del clínker.
   • Molienda del clínker con yeso y otros aditivos.
   • Almacenamiento y distribución.
8. ¿Cuáles son las propiedades físicas y químicas del cemento Portland?
   • Físicas: Finura, densidad, tiempo de fraguado, resistencia mecánica.
   • Químicas: Contenido de óxidos (SiO₂, CaO, Al₂O₃, Fe₂O₃), alcalinidad, estabilidad.
9. ¿Qué reacciones ocurren durante la hidratación del cemento y cómo influyen en la resistencia del concreto?
   La hidratación genera productos como el silicato de calcio hidratado (C-S-H), que da resistencia mecánica, y el hidróxido de calcio (Ca(OH)₂), que contribuye a la alcalinidad.
10. ¿Cómo influye la relación agua-cemento en la resistencia del concreto?
    Una relación alta da mejor trabajabilidad pero menor resistencia; una baja da mayor resistencia pero puede dificultar la colocación.

DISEÑO DE MEZCLAS DE CONCRETO

11. ¿Cuál es el objetivo del diseño de mezclas de concreto?
    Lograr una mezcla con resistencia, durabilidad y trabajabilidad adecuadas, optimizando materiales y costos.
12. ¿Qué factores deben considerarse al diseñar una mezcla de concreto?
    • Resistencia requerida
    • Tipo de exposición ambiental
    • Relación agua-cemento
    • Tipo y tamaño de agregados
    • Aditivos
13. ¿Cómo se clasifican los agregados y por qué son importantes en la mezcla de concreto?
    • Finamente divididos: Arena
    • Gruesos: Grava o piedra triturada
      Aportan resistencia y estabilidad, reducen costos y minimizan la contracción.
14. ¿Cuáles son las propiedades que debe tener el concreto en estado fresco y endurecido?
    • Fresco: Trabajabilidad, cohesión, asentamiento.
    • Endurecido: Resistencia a la compresión, durabilidad, impermeabilidad.
15. ¿Qué proporciones se recomiendan para morteros de cemento y arena en mampostería estructural y no estructural?
    • Estructural: Relación cemento:arena = 1:3
    • No estructural: Relación cemento:arena = 1:5
16. ¿Cómo afecta el tamaño del agregado a la resistencia del concreto?
    Agregados grandes reducen la cantidad de cemento necesario, pero pueden afectar la trabajabilidad; los pequeños aumentan la resistencia.
17. ¿Qué es la trabajabilidad en una mezcla de concreto y cómo se puede mejorar?
    Es la facilidad de colocación y compactación del concreto. Se mejora con aditivos, agregados bien gradados y controlando la relación agua-cemento.

MUROS, REFUERZOS Y NORMAS

18. ¿Cuál es la función principal del acero de refuerzo en estructuras de concreto armado?
    Absorber esfuerzos de tracción, ya que el concreto solo es resistente a la compresión.
19. ¿Por qué es importante la adherencia entre el acero de refuerzo y el concreto?
    Para que trabajen juntos estructuralmente y se eviten deslizamientos o fallas.
20. ¿Cuáles son las principales especificaciones que debe cumplir el acero de refuerzo?
    • Resistencia mínima a la tracción
    • Límite de fluencia
    • Ductilidad
    • Adherencia
21. ¿Qué es la ductilidad y por qué es importante en el acero de refuerzo?
    Es la capacidad de deformarse antes de romperse, evitando fallas frágiles.
22. ¿Cómo se mejoran las propiedades sísmicas de un refuerzo estructural?
    Usando acero de alta ductilidad y detallado adecuado (ganchos, traslapes).
23. ¿Qué norma regula los bloques, tabiques y tabicones para uso estructural en México?
    NMX-C-404-ONNCCE
24. ¿Cuál es la norma que establece los requisitos para arena natural y arena triturada?
    NMX-C-174-ONNCCE
25. ¿Qué especificaciones establece la norma NMX-C-414-ONNCCE?
    Establece los requisitos para cementos hidráulicos en México.
26. ¿Para qué se utiliza la norma NMX-B-457 en el acero de refuerzo?
    Regula barras corrugadas de acero de refuerzo.
27. ¿Cuál es la diferencia entre la NMX-C-021 y la NMX-C-003-ONNCCE?
    • NMX-C-021: Regula el cemento de albañilería.
    • NMX-C-003-ONNCCE: Regula la cal hidratada.
28. ¿Cómo se debe preparar correctamente una mezcla de mortero para garantizar su resistencia?
    Mezclando en seco los materiales, añadiendo agua gradualmente y evitando exceso de agua.
29. ¿Qué pruebas de laboratorio se realizan para verificar la resistencia del concreto y los morteros?
    • Ensayo de compresión
    • Ensayo de flexión
    • Ensayo de fluidez (en morteros)
30. ¿Cuáles son las ventajas y desventajas del cemento Portland en la construcción?
    • Ventajas: Alta resistencia, durabilidad, fácil disponibilidad.
    • Desventajas: Impacto ambiental, fraguado lento en climas fríos.
